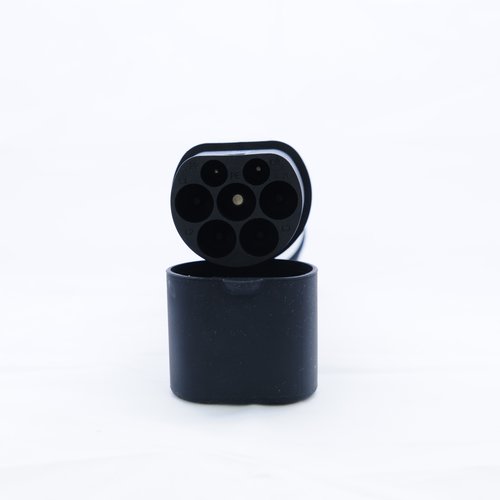

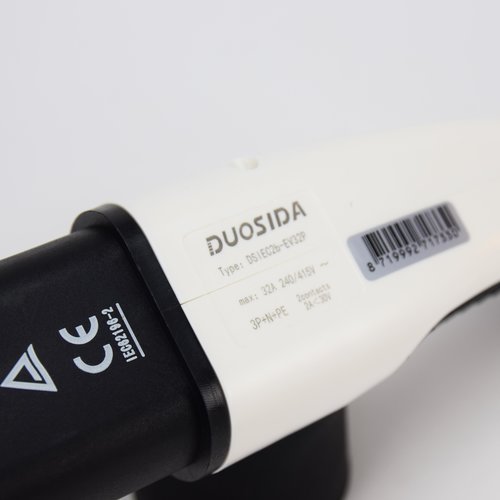

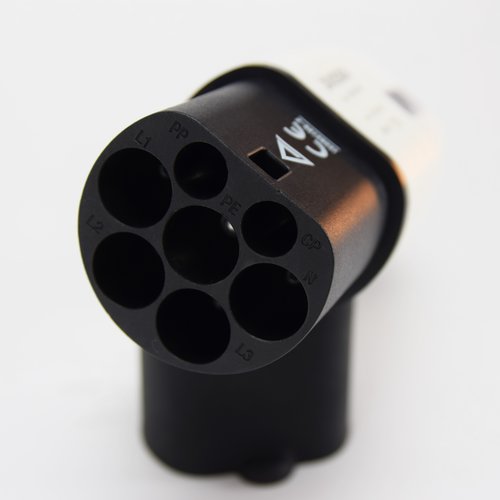

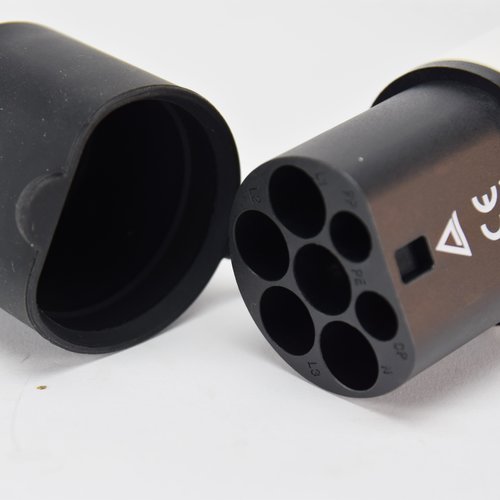

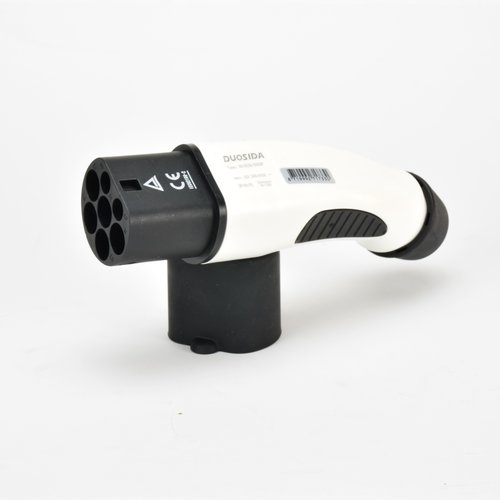

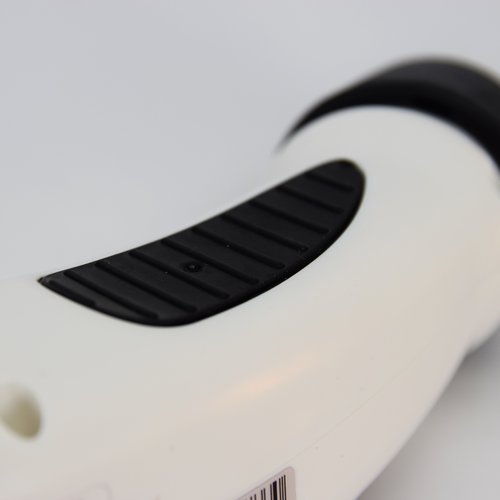

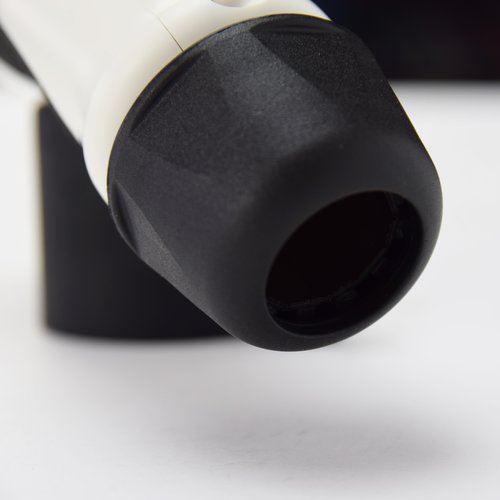

DUOSIDA Typ 2 (männlich) Stecker - Ladestationsseite | 16A-32A - Modell zum Crimpen

Sicherheit und Zertifizierung

Alle Stecker tragen das CE-Zeichen und wurden vom TÜV allen erforderlichen Tests unterzogen, damit wir garantieren können, dass unsere Ladekabel für Sie und Ihr Fahrzeug sicher sind. Weiterhin werden unsere Produkte auch einzeln getestet, bevor sie das Werk verlassen.

Was kann ich mit dem Stecker bauen?

Dieser Stecker ist ein Ersatzteil. Es handelt sich NICHT um ein komplettes Ladekabel. Sie benötigen weitere Teile, die separat erworben werden können.

Es handelt sich hier um einen Typ2 Stecker (männlich) mit Kontakten zum crimpen. Bitte beachten Sie, dass wir zwei Versionen anbieten. Einmal zur Verwendung mit einem 16A Kabel und einmal zur Verwendung mit einem 32A Kabel.

Bitte stellen Sie sicher, dass alle Komponenten zur Herstellung Ihres Ladekabels aufeinander abgestimmt sind.

Verwenden

Dieser Typ 2 (männlich) Stecker mit 32A eignet sich für selbstgebaute Ladekabel Mode 2 und Mode 3. Mit den hier angebotenen Komponenten können Sie ein komplettes Ladekabel mit Selbstmontagezubehör montieren. Suchen Sie auch nach anderen Komponenten wie Kabeln und Wandhalterungen in cablesoolutions.shop.

PE-PP Widerstand

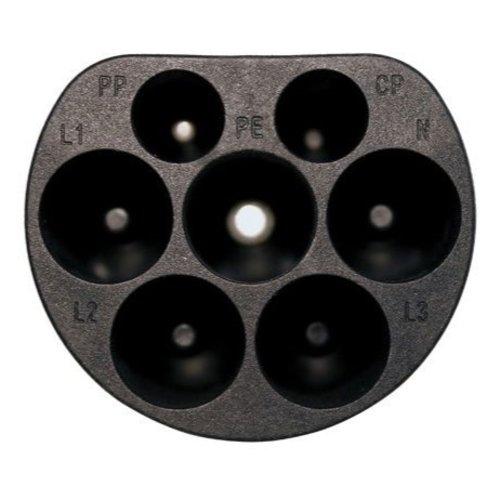

Alle Typ-2-Stecker und Ladekabel haben einen Widerstand zwischen Erde (PE) und dem Proximty Pin (PP - ugs. auch als Plug present bezeichnet). Darüber stellt die Ladestation fest, :

• dass der Stecker platziert wurde
• dass der Stecker daher verriegelt werden kann (nur Typ 2)
• das Messgerät des Kabels und damit den maximalen Strom

Jeder Stecker kommt mit dem entsprechenden Widerstand, der für die korrekte Kommunikation benötigt wird.

• 16 Amperestecker haben einen Widerstand von 220 Ohm
• 32 Amperestecker haben einen Widerstand von 680 Ohm

Bitte beachten Sie, dass der PP-PE-Widerstand an beiden Enden des Kabels installiert sein muss.

Welche Tools benötige ich?

Dieser Stecker sollte hier an einem EV-Ladekabel verkleinert werden, sollte eine 2.5mm2 (16A) oder 6mm2 (32A) Schrumpfstange verwenden. Wie die unten. Zusätzlich benötigen Sie einen Schraubendreher, ein Streifenbügeleisen und einen Clipper.

Wo wird dieser Stecker angesteckt?

Dieser Stecker ist für die Autoseite, d. H. Den Autoladeanschluss. Es passt nicht in eine Ladestation.

Was ist die optimale Ladekabellänge?

Wenn Sie das Ladekabel an einem festen Ort wie zu Hause oder bei der Arbeit verwenden, wählen Sie die für Ihre Situation optimale Länge. Normalerweise sind das 4 oder 6 Meter. Wenn das Kabel hauptsächlich auf der Straße oder an verschiedenen Orten verwendet wird (wo sich möglicherweise ein anderes Fahrzeug zwischen dem Ladepunkt und Ihrem Fahrzeug befindet), empfehlen wir, eine größere Länge zu wählen: 6 oder 8 Meter sind in diesem Fall eine gute Wahl.

Wie schwer ist ein Ladekabel etwa?

Das Gewicht des Kabels kann berechnet werden, indem man ein halbes Kilo pro Meter und ein Kilo für die beiden Stecker addiert. Ein 8 Meter Ladekabel wiegt etwa 5 Kilogramm. Das genaue Gewicht kann in den Eigenschaften des jeweiligen Produkts eingesehen werden.

Welche Ladegeschwindigkeiten gibt es?

Ein Überblick über mögliche Ladekabeleigenschaften und deren Ladeleistung:

• 16A mit 1 Phase = max. 3,7kW
• 20A mit 1 Phase = max. 4,6 kW
• 32A mit 1 Phase = max. 7,4kW
• 16A mit 3 Phasen = max. 11kW
• 32A mit 3 Phasen = max. 22kW
