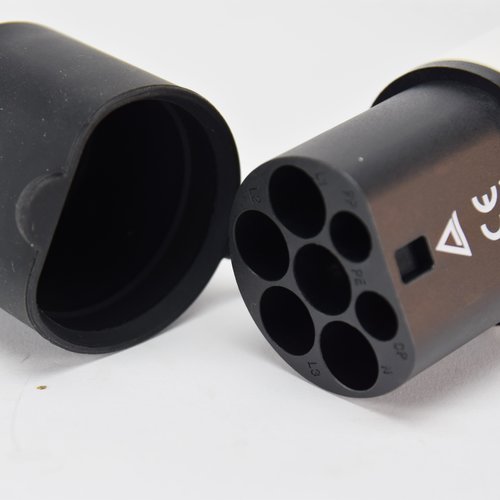

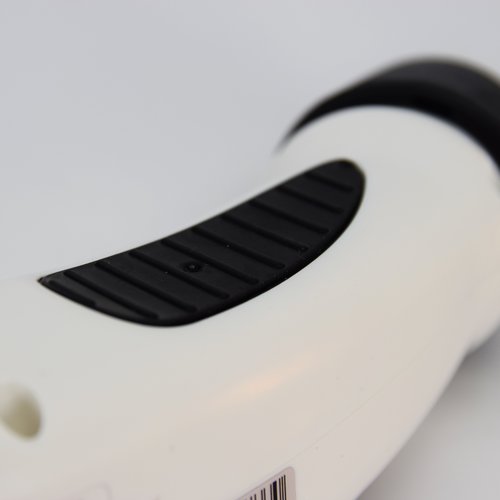

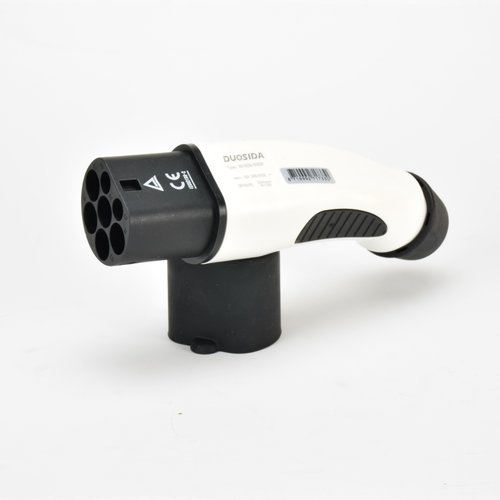

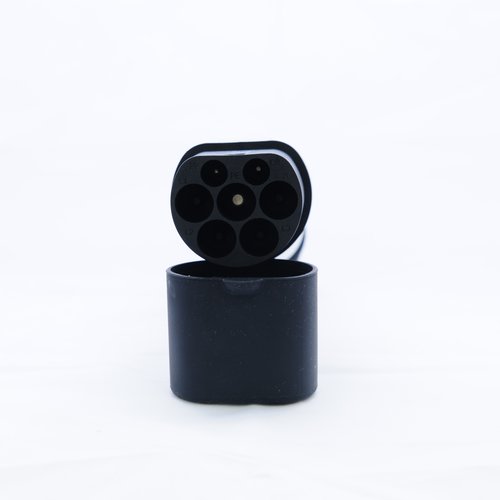

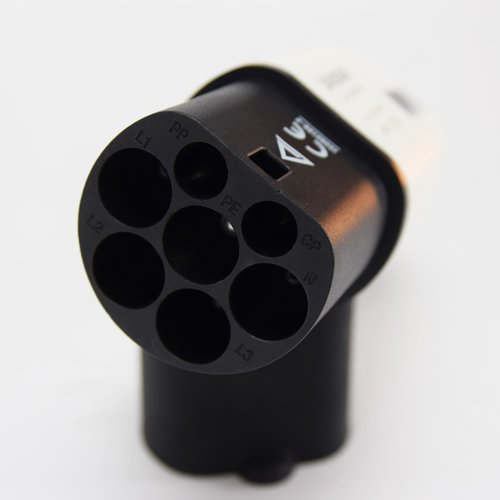

DUOSIDA Type 2 male stekker - laadpuntzijde (16A/32A) - Krimp type

Veiligheid en certificering

Alle connectoren zijn voorzien van de CE-markering en zijn door TÜV onderworpen aan alle noodzakelijke tests om ervoor te zorgen dat onze oplaadkabels veilig zijn voor u en uw voertuig. Bovendien worden onze producten ook individueel getest voordat ze de fabriek verlaten.

Wat kan ik bouwen met de stekker?

Deze stekker wordt geleverd als onderdeel. Dit is GEEN complete oplaadkabel. Andere vereiste onderdelen moeten apart worden aangeschaft. Deze plug wordt geleverd als een onderdeel inclusief de juiste weerstand die nodig is voor de montage. Dit is geen complete oplaadkabel. U de hier aangeboden componenten gebruiken om een complete type 1- of type 2-oplaadkabel te monteren voor zelfassemblage. Zoek ook naar andere componenten zoals stekkers, oplaadkabels en accessoires zoals wandbevestigingen in onze webshop. Houd er rekening mee dat de andere geselecteerde componenten ook overeenkomen met de maximale ampère en fase van dit onderdeel

Gebruik

Deze type 2 (vrouwtjes) stekker met 32A is geschikt voor het zelfbouwen Mode 2 en Mode 3 laadkabels. U kunt een complete oplaadkabel samenstellen met accessoires voor zelfmontage met de hier aangeboden componenten. Zoek ook naar andere componenten zoals kabels en muurbeugels in cablesoolutions.shop.

PE-PP weerstand

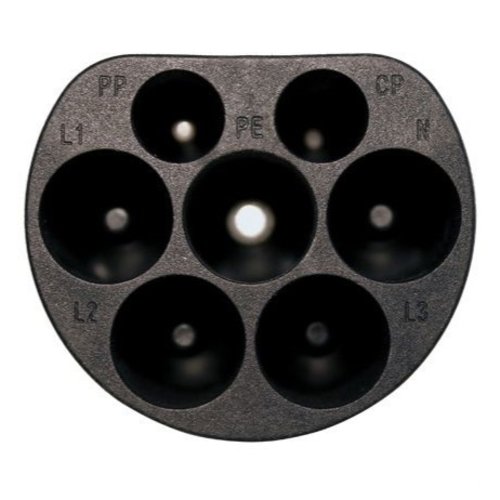

Alle type 2-stekkers en oplaadkabel hebben een weerstand tussen de aarde (PE) en de Pilot Pin (PP). Dit wordt bepaald door het oplaadpunt en de auto of

• dat de plug is geplaatst
• dat de plug dus kan worden vergrendeld (alleen type 2)
• de meter van de kabel en dus de maximale stroom

Elke plug wordt geleverd met de juiste weerstand die op de stekker past.

• 16 ampère pluggen worden geleverd met een weerstand van 220 ohm
• 32 ampère pluggen worden geleverd met een weerstand van 680 ohm

Houd er rekening mee dat de PP-PE-weerstand aan beide uiteinden van de kabel moet worden geïnstalleerd

Welk gereedschap heb ik nodig?

Deze stekker moet worden gekrimpt op een EV-oplaadkabel hier moet gebruik gemaakt worden van een 2.5mm2 (16A) of 6mm2(32A)  krimptang. Zoals onderstaande. Daarnaast heeft u een schroevendraaier, een striptang en een kniptang nodig.

Waar kan ik deze stekker gebruiken?

Deze stekker is bedoeld voor de laadinfrastructuurzijde, d.w.z. de laadpoort van het laadstation. Het past niet aan de zijkant van het voertuig.

Wat is de optimale laadkabellengte?

Als u de laadkabel op een vaste plaats gebruikt, zoals thuis of op het werk, kiest u de optimale lengte voor uw situatie. Meestal is dat 4 of 6 meter. Als de kabel voornamelijk wordt gebruikt op de weg of op verschillende plaatsen (waar een ander voertuig zich tussen het oplaadpunt en uw voertuig kan bevinden), raden we aan om een langere lengte te kiezen: 6 of 8 meter is in dit geval een goede keuze.

Hoe zwaar is een oplaadkabel?

Het gewicht van een complete laadkabel zonder de stekker varieert, afhankelijk van de kabelkeuze, tussen 210 gram en 540 gram per meter. Als u bijvoorbeeld een laadkabel (16A met 3 fasen) combineert met 8 kabellengte (8 x 310 gram) en 2 stekkers uit ons assortiment (2 x 500 gram), is het resultaat een totaalgewicht van 3,48 kilogram.

Wat zijn de oplaadsnelheden?

Een overzicht van mogelijke oplaadkabelkenmerken en de oplaadprestaties:

1. 16A met 1 fase = max. 3,7 kW
2. 20A met 1 fase = max. 4,6 kW
3. 32A met 1 fase = max. 7,4kW
4. 16A met 3 fasen = max. 11kW
5. 32A met 3 fasen = max. 22kW

Veiligheid

Let uiterst voorzichtig bij het bouwen van de laadkabel in eigen huis. Het wordt aanbevolen om de constructie alleen uit te voeren met gedegen voorkennis of door een getrainde professional.
